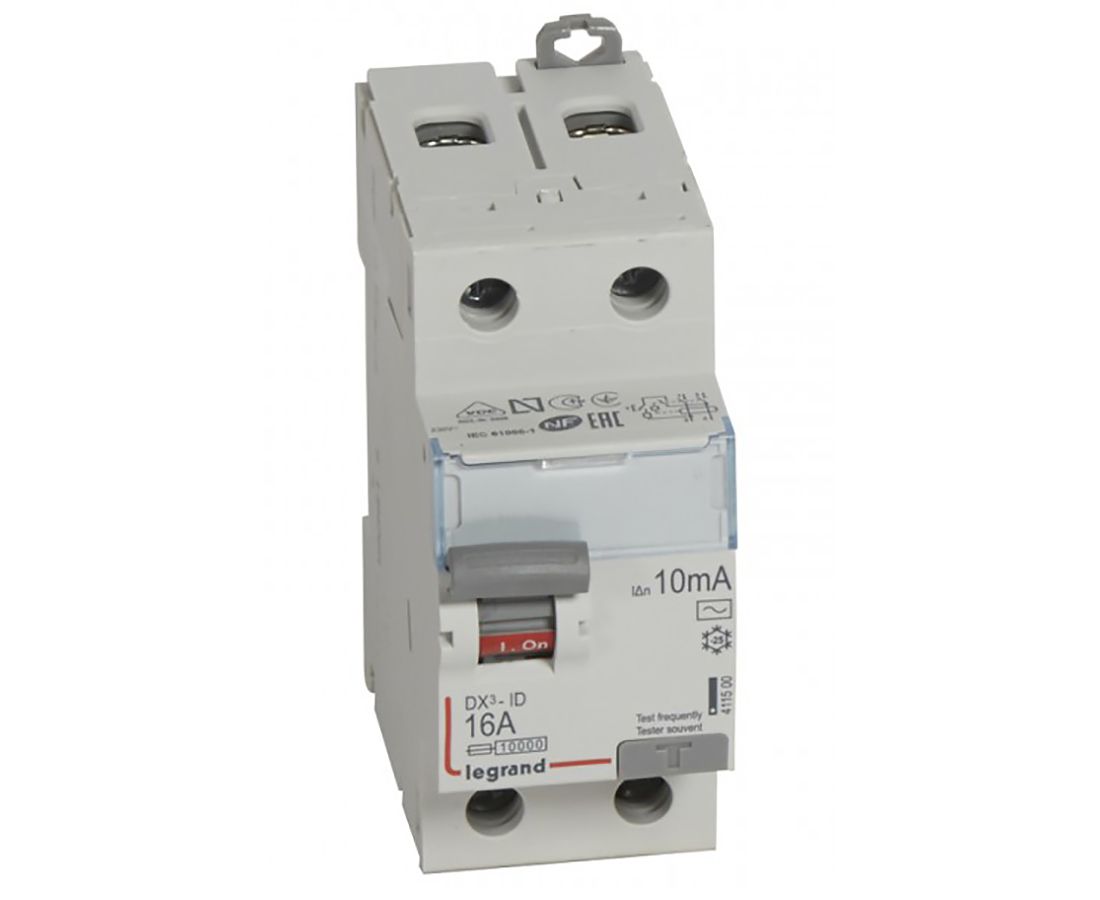

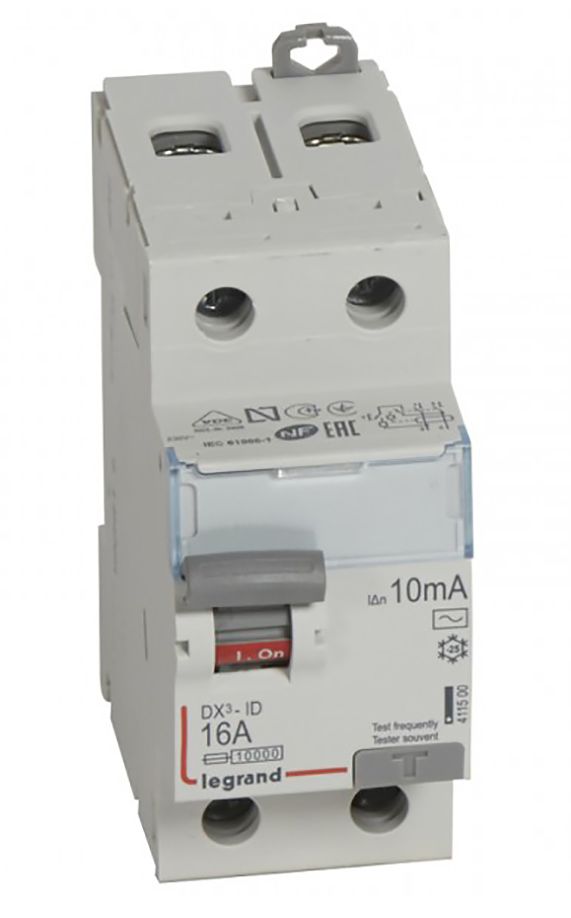

Устройство защитного отключения рассчитано в основном для работы в бытовых электрических сетях максимально допустимым током 16 Ампер. В такую сеть не желательно включать несколько энергоёмких приборов бытовой электроники. Как и в других устройствах подобного типа, принципом работы является электромагнитное размыкание контактов на основе оценки дифференциальных токов проходящих в сети.
Рассчитанное на ток утечки величиной в 10мА, устройство защиты обладает повышенной чувствительностью к ложным срабатываниям. Эта особенность не является его недостатком, так как речь идет об отключении сети бытового назначения и защиты пользователей от непроизвольного прикосновения к элементам электроприборов, находящихся под напряжением.
Устройство защиты срабатывает на синусоидальный переменный ток. На это указывает маркировка: принадлежность его к типу А. Все элементы устройства размещены в стандартном корпусе, что позволяет крепить его к DIN линейке.
Характеристики:
- Общ. количество полюсов: 2
- Номин. ток: 16 А
- Номин. ток утечки: 10 А
- Модульная ширина (общ. кол-во модульных расстояний): 2
- Тип тока утечки: Переменный ток (AC)
- Способ монтажа: DIN-рейка
- Селективная защита: Нет
- Отключающая способность при коротком замыкании (Icw): 10 кА
- Устойчивость к импульсному току: .25 кА
- Номин. отключающая способность по EN 60898: 6 кА
- Частота: 50 Гц
- Возможна дополнит. комплектация: Да
- Степень защиты (IP): IP20
- Конструктивный размер (в соотв. с DIN 43880): 1
- Глубина установочная (встраив.): 44 мм
- Кратковременная задержка срабатывания: Нет
- С блокировкой: Да
