Назначение

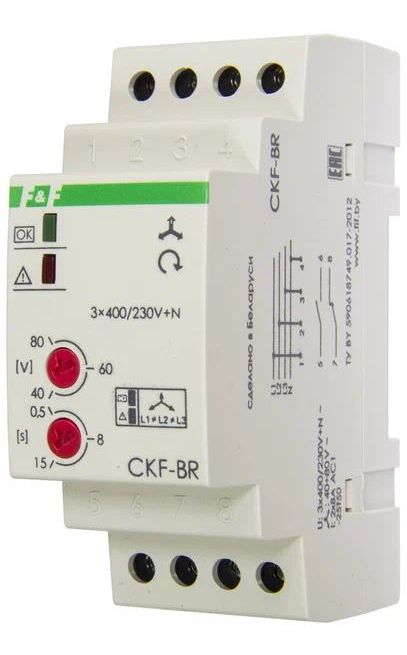

Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Обрыва нулевого провода.
4. Нарушения чередования фаз.
ХАРАКТЕРИСТИКИ
Напряжение питания, В/Гц 3х230+N / 50
Максимальный коммутируемый ток, А 2х8 АС-1 / 250 В
Контакт 1NO, 1NC
Индикация 2 светодиода
Асимметрия напряжения, В 40-80
Гистерезис, В 5
Задержка отключения при обрыве фазы, с 0,1
Задержка отключения по асимметрии, регулируемая, с 0,5…15
Потребляемая мощность, Вт 1,6
Диапазон рабочих температур, °С -25…+50
Степень защиты IP20
Коммутационная износостойкость, циклов >100000
Степень загрязнения среды 2
Габариты (ШхВхГ), мм 35х90х65
Подключение винтовые зажимы 2,5 мм2
Монтаж на DIN-рейку
